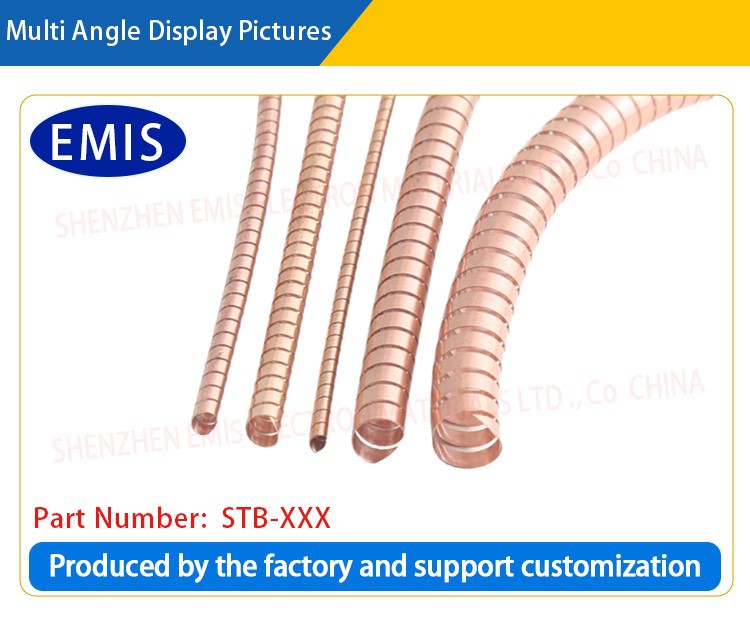

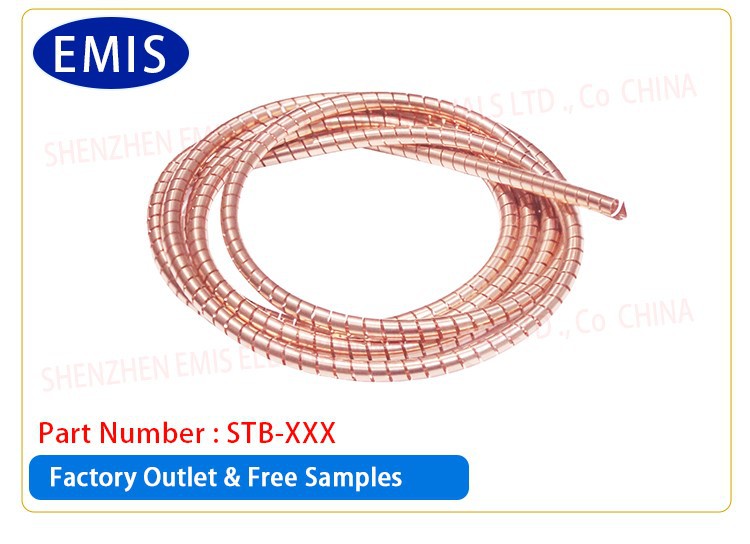

Junta de tub espiral blindada





La junta del tub espiral de protecció està feta de coure de beril·li estanyat altament elàstic, coure de beril·li niquelat, acer inoxidable i altres materials. Aquesta estructura única li confereix un excel·lent efecte de blindatge d'ones electromagnètiques. Pot bloquejar eficaçment la interferència d'ones electromagnètiques externes i garantir el funcionament normal de l'equip en un entorn electromagnètic complex.







Diagrama de referència de la mida de la canonada en espiral I. Instal·lat a la ranura estàndard de l'anell tòric II. Instal·leu a la ranura de cua de milano







Podem personalitzar l'amplada, el gruix i el diàmetre exterior de les matèries primeres de coure beril·li/acer inoxidable segons les vostres necessitats. Aquesta junta de segellat està instal·lada en una ranura. El mètode d'instal·lació específic es mostra a la figura. Les especificacions estàndard del producte es mostren a la taula de paràmetres del tub espiral de coure de beril·li:



NO	Número de peça	T(mm)	Diàmetre (D)	Longitud Màx	Acabat superficial	Nucli interior	Mida muntada
							W	H	N
1	STB-086	0.08	0.86 mm	10 metres	Lluminós. Níquel. llauna. Or. plata	STB-086-IC	1.20	0.58	0.84
2	STB-120	0.08	1,20 mm	10 metres	Lluminós. Níquel. llauna. Or. plata	STB-120-IC	1.60	0.90	1.15
3	STB-160	0.08	1,60 mm	10 metres	Lluminós. Níquel. llauna. Or. plata	STB-160-IC	2.38	1.16	1.52
4	STB-178	0.1	1,78 mm	10 metres	Lluminós. Níquel. llauna. Or. plata	STB-178-IC	2.38	1.35	1.70
5	STB-198	0.1	1,98 mm	10 metres	Lluminós. Níquel. llauna. Or. plata	STB-198-IC	2.76	1.50	1.90
6	STB-238	0.1	2,38 mm	10 metres	Lluminós. Níquel. llauna. Or. plata	STB-238-IC	3.20	1.78	2.30
7	STB-260	0.1	2,60 mm	10 metres	Lluminós. Níquel. llauna. Or. plata	STB-260-IC	3.60	1.95	2.50
8	STB-276	0.1	2,76 mm	10 metres	Lluminós. Níquel. llauna. Or. plata	STB-276-IC	4.00	2.10	2.67
9	STB-320	0.1	3,20 mm	10 metres	Lluminós. Níquel. llauna. Or. plata	STB-320-IC	4.40	2.38	3.10
10	STB-360	0.1	3,60 mm	10 metres	Lluminós. Níquel. llauna. Or. plata	STB-360-IC	4.80	2.67	3.50
11	STB-440	0.1	4,40 mm	10 metres	Lluminós. Níquel. llauna. Or. plata	STB-440-IC	5.95	3.25	4.20
12	STB-475	0.1	4,75 mm	10 metres	Lluminós. Níquel. llauna. Or. plata	STB-475-IC	6.35	3.60	4.60
13	STB-625	0.1	6,25 mm	10 metres	Lluminós. Níquel. llauna. Or. plata	STB-625-IC	8.70	4.70	6.10
14	STB-800	0.1	8.00 mm	10 metres	Lluminós. Níquel. llauna. Or. plata	STB-800-IC	10.70	6.00	7.62
15	STB-960	0.1	9,60 mm	10 metres	Lluminós. Níquel. llauna. Or. plata	STB-960-IC	12.70	7.10	9.24
16	STB-1270	0.1	12,70 mm	10 metres	Lluminós. Níquel. llauna. Or. plata	STB-1270-IC	16.70	9.60	12.30



































També podem utilitzar acer inoxidable per fer tub espira. Número de peça com a continuació.



NO	Número de part	T(mm)	Diàmetre er	Longitud màxima / bobina	Acabat superficial	Nucli interior P/N	Mida muntada
							W	H	N
1	STS-086	0.08	0.86 mm	10 metres	Lluminós. Níquel. llauna, etc	STS-086-IC	1.20	0.58	0.84
2	STS-120	0.08	1,20 mm	10 metres	Lluminós. Níquel. llauna, etc	STS-120-IC	1.60	0.90	1.15
3	STS-160	0.08	1,60 mm	10 metres	Lluminós. Níquel. llauna, etc	STS-160-IC	2.38	1.16	1.52
4	STS-178	0.1	1,78 mm	10 metres	Lluminós. Níquel. llauna, etc	STS-178-IC	2.38	1.35	1.70
5	STS-198	0.1	1,98 mm	10 metres	Lluminós. Níquel. llauna, etc	STS-198-IC	2.76	1.50	1.90
6	STS-238	0.1	2,38 mm	10 metres	Lluminós. Níquel. llauna, etc	STS-238-IC	3.20	1.78	2.30
7	STS-260	0.1	2,60 mm	10 metres	Lluminós. Níquel. llauna, etc	STS-260-IC	3.60	1.95	2.50
8	STS-276	0.1	2,76 mm	10 metres	Lluminós. Níquel. llauna, etc	STS-276-IC	4.00	2.10	2.67
9	STS-320	0.1	3,20 mm	10 metres	Lluminós. Níquel. llauna, etc	STS-320-IC	4.40	2.38	3.10
10	STS-360	0.1	3,60 mm	10 metres	Lluminós. Níquel. llauna, etc	STS-360-IC	4.80	2.67	3.50
11	STS-440	0.1	4,40 mm	10 metres	Lluminós. Níquel. llauna, etc	STS-440-IC	5.95	3.25	4.20
12	STS-475	0.1	4,75 mm	10 metres	Lluminós. Níquel. llauna, etc	STS-475-IC	6.35	3.60	4.60
13	STS-625	0.1	6,25 mm	10 metres	Lluminós. Níquel. llauna, etc	STS-625-IC	8.70	4.70	6.10
14	STS-800	0.1	8.00 mm	10 metres	Lluminós. Níquel. llauna, etc	STS-800-IC	10.70	6.00	7.62
15	STS-960	0.1	9,60 mm	10 metres	Lluminós. Níquel. llauna, etc	STS-960-IC	12.70	7.10	9.24
16	STS-1270	0.1	12,7 mm	10 metres	Lluminós. Níquel. llauna, etc	STS-1270-IC	16.70	9.60	12.30



1. Classificació del producte

Les juntes de blindatge de tub espiral es divideixen en juntes de tub espiral de coure de beril·li i juntes de blindatge de tub espiral d'acer inoxidable segons diferents materials.

Els tubs espirals de coure de beril·li són coixinets de blindatge electromagnètic d'alt rendiment. Fabricats amb material de coure beril·li d'alta qualitat, tenen una excel·lent elasticitat i resistència a la deformació per compressió permanent.

Poden recuperar ràpidament la seva forma original després de ser comprimits per la força externa, i poden adaptar-se a buits de diferents formes i mides per garantir un bon contacte i efectes de blindatge; la superfície del tub espiral està estanyada o niquelada per millorar encara més la seva conductivitat i el seu rendiment de blindatge, i els coixinets recoberts de vora tenen fortes

Resistència a la corrosió electroquímica en ambients humits i de polvorització salina.

Les juntes de protecció del tub espiral d'acer inoxidable són tires de blindatge del tub espiral fetes d'acer inoxidable.

Els tubs espirals d'acer inoxidable tenen una excel·lent elasticitat i resistència a la compressió, i poden assolir funcions importants de suport i retracció. Es poden instal·lar en plaques de qualsevol gruix sense suport addicional. A més, els tubs espirals d'acer inoxidable també poden proporcionar un excel·lent rendiment de blindatge per protegir els equips electrònics de les interferències electromagnètiques.



Presentar

La junta del tub espiral blindat està feta de coure de beril·li estanyat altament elàstic, coure de beril·li niquelat, acer inoxidable i altres materials. Aquesta estructura única li confereix un excel·lent efecte de blindatge d'ones electromagnètiques. Pot bloquejar eficaçment la interferència d'ones electromagnètiques externes i garantir el funcionament normal de l'equip en un entorn electromagnètic complex. Tant si es tracta d'ones electromagnètiques d'alta freqüència com de baixa freqüència, es pot protegir de manera eficient, proporcionant una protecció fiable per als equips que requereixen un alt rendiment de blindatge d'ones electromagnètiques.

Funcions principals de les juntes de tub espiral blindat

Blindatge electromagnètic: la funció més important és el blindatge electromagnètic. A través de l'estructura del tub espiral metàl·lic, pot aïllar eficaçment les interferències electromagnètiques externes o internes, protegir els equips electrònics de les interferències de radiació electromagnètica i garantir el funcionament normal de l'equip.

Reduir les fuites de radiació electromagnètica: quan s'utilitza en un sistema de canonades per transmetre senyals o corrents, la junta del tub espiral blindat pot evitar la fuita de radiació electromagnètica de senyals o corrents, evitant interferències amb l'entorn o equips circumdants.

Millorar la compatibilitat electromagnètica (EMC): s'aplica a equips industrials, equips de comunicació, equips mèdics i altres camps per garantir que l'equip compleix amb els estàndards EMC (compatibilitat electromagnètica) i compleix amb les normatives legals i de seguretat.

Protecció estructural i durabilitat: les juntes de canonada en espiral també poden proporcionar protecció física per evitar que l'equip es faci malbé per fricció, col·lisió o altres danys físics, i milloren la durabilitat de les canonades o equips.

Estructura i materials de les juntes de tub espiral blindades

L'estructura de les juntes de tub espiral blindat sol incloure dues parts:

Capa de malla de filferro: la malla de filferro està teixida amb metalls altament conductors (com ara acer inoxidable, coure, alumini, etc.) i s'encarrega de proporcionar blindatge electromagnètic. L'estanquitat i el material de la malla de filferro determinen la seva eficàcia de blindatge.

Elastòmer o capa protectora: les superfícies interiors i exteriors de la canonada espiral generalment tenen una capa d'elastòmer (com ara cautxú, silicona, etc.) o capa protectora, que juga principalment un paper en la impermeabilització, la resistència a la corrosió i la resistència als cops. Els materials elastòmers també poden proporcionar un cert efecte amortidor i augmentar la durabilitat de la junta.

Les juntes de tub espiral blindades són juntes de blindatge electromagnètic d'alt rendiment. Aquest material de junta de blindatge és un material de blindatge ideal per a projectes militars i aeroespacials, així com alguns equips electrònics civils que requereixen un blindatge i un segellat eficients i que es poden utilitzar àmpliament en problemes de blindatge que altres juntes no poden resoldre. L'efectivitat de blindatge d'aquesta junta de segellat és de 86dB a 165 dB.

Els tubs espirals d'acer inoxidable també són juntes de blindatge electromagnètic d'alt rendiment. Aquest producte és molt adequat per a aplicacions civils i compleix la Directiva Europea 83528. Aquestes juntes poden proporcionar una qualitat de blindatge de més de 95 dB a 1 GHz.

La nostra empresa ofereix serveis de personalització de juntes de tub espiral de blindatge professionals, amb l'objectiu de proporcionar als clients de diferents indústries solucions eficients de blindatge i protecció electromagnètica. Mitjançant serveis de personalització, podem dissenyar i fabricar juntes de tub espiral de blindatge que compleixin els seus entorns d'aplicació especial segons les necessitats específiques dels clients, assegurant que el rendiment, la mida i l'aplicabilitat dels productes s'ajustin perfectament per ajudar els clients a fer front a les interferències electromagnètiques complexes ( problemes EMI).





Camps d'aplicació

Equips electrònics: en la comunicació, la medicina, l'electrònica de consum i altres equips, les juntes de tub espiral blindades s'utilitzen àmpliament per protegir els components sensibles de les interferències electromagnètiques.

Indústria de l'automoció: en els sistemes electrònics muntats en vehicles, sovint s'utilitzen juntes de tub espiral blindats per protegir sensors, cables i connectors per evitar que les interferències electromagnètiques afectin el sistema de control electrònic del cotxe, especialment el funcionament normal de la conducció autònoma i els sistemes intel·ligents.

Aeroespacial: en entorns d'alta demanda, com ara les comunicacions de naus espacials i satèl·lits, les juntes de tub espiral blindades es poden utilitzar per a la protecció electromagnètica de cables, canonades, instruments i equips per garantir la fiabilitat dels equips i l'estabilitat de la comunicació.

Aplicacions industrials: en el control industrial, equips de generació d'energia, transformadors i altres equips, es poden utilitzar juntes de tub espiral blindat per reduir la interferència electromagnètica entre equips i millorar l'estabilitat dels sistemes elèctrics.

Equipament militar i de seguretat: en equips de comunicació militar, sistemes de radar, comunicacions per satèl·lit i altres camps, s'utilitzen juntes de tub espiral blindats per millorar la capacitat anti-interferència dels equips i garantir la transmissió segura de senyals importants.

Avantatges de rendiment

Les juntes de tub espiral blindades tenen excel·lents propietats de conductivitat i blindatge;

Les juntes de tub espiral blindades tenen una excel·lent resistència a la corrosió després de la galvanoplastia; Les propietats del material dels tubs espirals de coure de beril·li poden aconseguir una millor transferència de calor i capacitats de refrigeració;

Les juntes de tub espiral blindades poden proporcionar una alta elasticitat i una baixa relaxació segons el rendiment de la molla; Els tubs espirals d'acer inoxidable tenen una excel·lent resistència a la corrosió i al desgast, i la seva vida útil és llarga, reduint els costos de manteniment i substitució;

Els tubs espirals d'acer inoxidable encara poden mantenir bones propietats mecàniques en ambients d'alta temperatura i són adequats per a l'intercanvi de calor i altres camps;

Els tubs espirals d'acer inoxidable són fàcils de netejar i adequats per al seu ús a la indústria alimentària i mèdica;

L'addició de PVC i altres nuclis interiors al tub espiral pot canviar diferents forces de compressió;

Tots els productes (inclòs la galvanoplastia) compleixen amb les normes SGS, ROHS, REACH, mediambientals i altres.







Procés de fabricació de juntes de tub espiral blindat

Paràmetres tècnics del producte

Matèries primeres:

Tub espiral: coure de berrili estanyat (sense plom) o tub espiral

Nucli del tub: duresa de PVC 80.



Eficàcia de blindatge:

Qualitat de blindatge: a la banda de freqüència d'1 MHz-1GHz, la seva efectivitat de blindatge supera els 80 dB (80 dB-160 dB). (Com es mostra a la figura següent)

Nota:

1. Junta de tub espiral de coure de beril·li llaunat de força elàstica estàndard;

2. Junta de tub espiral de coure de beril·li llaunat de força elàstica mitjana;

3. Junta de tub espiral de coure de beril·li llaunat de baixa força elàstica.

Força elàstica de compressió

Les juntes de protecció del tub espiral de coure de beril·li es divideixen en les dues forces elàstiques de compressió diferents següents. La compressió ideal és el 25% del diàmetre del tub espiral. Com que la pressió està relacionada amb el gruix de la matèria primera de coure beril·li, el valor aproximat de la força elàstica es marca a la taula següent:



Diàmetre (mm)	Estirament estàndard*	Elasticitat mitjana
0.86+/-0.051	SS-02	MS-02 NC**
1.20+/-0.051	SS-03	MS-03 NC**
1.60+/-0.076	SS-04	MS-04
1.78+/-0.076	SS-.070	MS-.070
1.98+/-0.076	SS-05	MS-05
2.38+/-0.102	SS-06	MS-06
2.60+/-0.102	SS-.103	MS-.103
2.76+/-0.102	SS-07	MS-07
3.20+/-0.102	SS-08	MS-08
3.60+/-0.127	SS-09	MS-09
4.40+/-0.127	SS-11	MS-11
4.75+/-0.152	SS-12	MS-12
6.25+/-0.178	SS-16	MS-16
8.00+/-0.229	SS-20	MS-20
9.60+/-0.279	SS-24	MS-24
12.70+/-0.381	SS-32	MS-32
Nota: * indica que el tub espiral elàstic estàndard no té un nucli interior, ** indica que aquest model no pot tenir un nucli interior
Estirament estàndard: 4,8 kg/cm (mitjana); Estirament mitjà: 1,6 kg/cm (mitjana)



Entrega, enviament i servei



Capacitat de lliurament ràpid

1. Temps de lliurament a granel normal: menys de 3 dies;

2.Temps màxim per a productes especials: menys de 7 dies.

3. Temps normal de lliurament de la mostra gratuïta: menys de 2 dies.

4. Termini de lliurament de productes especials: menys de 7 dies.

5.Temps de finalització de la producció manual de mostres: menys de 7 dies



Garantia de qualitat fiable

Temps de retroalimentació per a les queixes dels clients sobre la qualitat: menys d'1 hora.

Temps d'intercanvi de mercaderies: menys d'1 dia.

proporcionant una gamma completa d'informes d'inspecció de qualitat per garantir la qualitat i la fiabilitat del producte.,





P1: Què és una junta de tub espiral de protecció?

A1: Una junta de tub espiral de blindatge és un component protector utilitzat per a la protecció electromagnètica, generalment feta de material metàl·lic i té una estructura espiral. La seva funció principal és evitar les interferències electromagnètiques (EMI) i proporcionar un camí conductor. Sovint s'utilitza en diversos dispositius i sistemes electrònics per reduir les interferències electromagnètiques i millorar l'estabilitat del sistema elèctric.



P2: Quina és la funció principal de la junta del tub espiral de protecció?

A2: La funció principal de la junta del tub espiral de blindatge és proporcionar protecció electromagnètica, reduir la interferència de les ones electromagnètiques externes a l'equip i evitar que les ones electromagnètiques emeses per l'equip interfereixin amb l'entorn extern. A més, també pot proporcionar connexions elèctriques i camins conductors fins a cert punt per garantir que l'equip funcioni de manera estable en un entorn electromagnètic complex.

.

P3: Per què triar una junta de tub espiral de blindatge personalitzada?

A3: Les juntes de tub espiral de blindatge personalitzades poden satisfer amb precisió les necessitats d'aplicacions específiques. Cada dispositiu té diferents mides, formes i entorns d'ús. La personalització pot garantir el millor efecte de blindatge alhora que garanteix la seva adaptabilitat, durabilitat i comoditat d'instal·lació. Mitjançant serveis personalitzats, els clients poden triar els materials, mides, tractaments superficials i estructures adequats per garantir que les juntes funcionin de manera estable en un entorn específic durant molt de temps.



P4: Quines característiques es poden personalitzar per a les juntes de tub espiral blindades?

A4: En personalitzar les juntes de tub espiral blindat, es poden ajustar les característiques següents:

Mida i forma: Personalitzeu la longitud, el diàmetre, el pas, etc. segons els requisits de mida de l'equip del client.

Selecció de material: seleccioneu diferents materials metàl·lics segons l'entorn de treball, com ara coure beril·li, acer inoxidable, aliatge de coure, etc., per garantir l'efecte de blindatge i la resistència a la corrosió.

Tractament superficial: com ara niquelat, platejat, daurat, etc., per millorar la resistència a la corrosió, la conductivitat i les propietats mecàniques.

Disseny estructural: ajusteu l'estructura espiral i el nombre de capes de la junta per optimitzar l'efecte de blindatge.

Adaptabilitat ambiental: personalitza la resistència a alta temperatura, la resistència a la corrosió, les característiques impermeables i a prova de pols per garantir un ús estable a llarg termini en condicions extremes.



P5: Com garantir la qualitat de les juntes de tub espiral blindades personalitzades?

A5: Adoptem un estricte procés de control de qualitat, des del disseny, selecció de material, producció fins a les proves finals, cada enllaç es revisa estrictament. Abans de la personalització, ens comunicarem amb els clients en detall per assegurar-nos que el pla de disseny compleix els requisits de l'aplicació; Després de la producció de mostres, es realitzen múltiples proves (com ara blindatge electromagnètic, resistència a altes temperatures, resistència a la corrosió, etc.) per garantir la qualitat del producte. Durant la producció en massa, també es realitzen un seguiment i proves complets per garantir que cada producte compleix els estàndards.



P6: Es poden reutilitzar les juntes de tub espiral blindat?

A6: Les juntes de tub espiral blindades solen dissenyar-se com a components reutilitzables, especialment materials metàl·lics d'alta qualitat i tractaments superficials per garantir la seva durabilitat i llarga vida útil. Tanmateix, l'ús a llarg termini pot causar cert desgast o danys, per la qual cosa és necessari una inspecció i un manteniment regulars. Si la junta està danyada o el rendiment es degrada, la substitució oportuna pot garantir que l'equip segueixi funcionant amb normalitat.



P7: Com triar una junta de tub espiral blindat adequada?

A7: Quan escolliu una junta de tub espiral blindat adequada, s'han de tenir en compte els factors següents:

Requisits de compatibilitat electromagnètica de l'equip: Trieu una junta amb un efecte de blindatge suficient.

Entorn de treball: considereu factors com la temperatura, la humitat i la corrosivitat, i trieu materials que s'adaptin a l'entorn.

Mida i forma: assegureu-vos que la junta coincideix amb la interfície de l'equip i la ubicació d'instal·lació.

Requisits de durabilitat: trieu materials d'alta durabilitat en funció de la vida útil i el cicle de manteniment.



P8: Quin és el termini de lliurament de les juntes de tub espiral blindades personalitzades?

A8: El termini de lliurament normalment depèn de la complexitat i el volum de producció de la junta. En termes generals, el cicle de producció i verificació de mostres és d'uns 2-3 dies i la mostra de motlle nova és de 15 dies. Si el client té necessitats urgents, podem oferir un servei ràpid segons la situació concreta i intentar escurçar el cicle de lliurament.
